竹竿作りマニュアル

趣味の渓流のフライフィッシング・山・川・空、それに澄んだ空気が好きです。
竹竿作り（バンブーロッド・ビルディング）を始め、現在、はまりつつあります^^;
将来は渓流のフライフィッシングや竹竿作りを通して、河川、自然環境の保護
をライフワークとしていきたいと考えています。

ふつうの人は竹竿を作るというと、丸竹を切ってきて乾燥させて
そのままの状態の「のべ竿」といわれるものを想像してしまいます。
フライフィッシングにおける竹竿はちがうんです。
６本の竹辺（竹ひご）を貼り合わせて作るたいへん面倒なものです。
プロのロッドビルダーでも大量生産は無理。
ましてや素人の私は１ヶ月以上の日数をかけなければ出来ません。
竹を準備してから始まるとすれば１年以上かかるわけです。
なんでそんなに面倒なものを作るの？…と、思うでしょ。

苦労の末、出来上がった竹竿は、何にも変えがたい貴重な一本。
二度と同じものは作れない、オンリーワンなんです。
これが釣り人の心をくすぐるんです(^^)

以下、バンブーロッドの大まかな工程
１．作るロッドを考案する
２．部品と材料の用意
３．道具や器具の用意

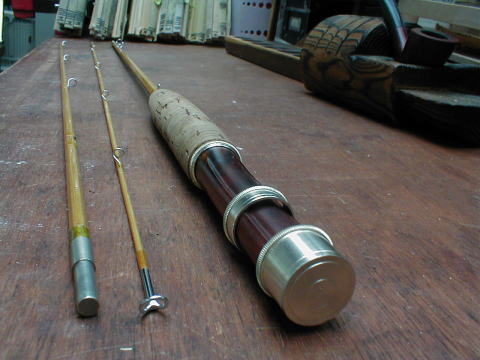

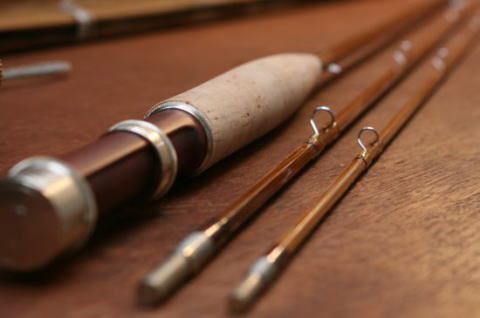

オービス・セブンフォアタイプ（７’０”、＃４、３pcs)
私の工房で作られた第１号の竹竿です。
自分で言うのもなんですが名竿です(笑)
ただ、あまりにも大きな魚？？？が、かかってしまい
ポッキリ折れてしまっています。現在修理中です。
あれ？よく見るとガイドもひとつありませんね。

今回は製作工程を確かめながらまた何本か作りたいと思ってます。
写真は私の工房。物置という噂もあります。^^;

ミドルセクション：�ｂP＝６．５ｃｍ、�ｂQ＝２４ｃｍ、�ｂR＝４２ｃｍ、�ｂS＝５８．３ｃｍ
※メスのフェルールの先端から各ガイドのセンターまでの寸法

バットセクション：�ｂP＝１２．６ｃｍ
※メスのフェルールの先端からストリッピングガイドのセンターまでの寸法

ミドルセクション：７３ｃｍ
※メスのフェルールの先端からオスフェルールエンドまでの寸法

バッドセクション：７３ｃｍ
※メスのフェルールの先端からリールシートエンドまでの寸法

○各セクションの面から面への径
トップセクション：フェルールの付け根で３．６５ｍｍ前後

１．竹を選別する　２．竹を切り出す

来年のロッドビルディング用に真竹を採取してきました。
真竹。別名、苦竹。タケノコを食べると苦いから苦竹と言います。
和竿の穂先に使われたりしています。

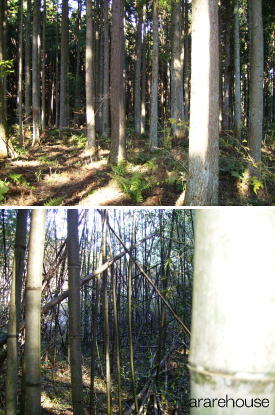

ここは友人所有の山。杉が植えられています。
林の中は手入れされていて気持ちがいいです。
今回は友人は付いてきてくれません。勝手に取って来い！だと(^^;ﾄﾎﾎ
目指す竹林はこの奥１ｋｍ先です。
なんども足を運んでいるから迷子になることはないでしょう(笑)

おぉ〜ここだ、ここだ！
友人にしてみれば役立たずの竹。僕がみると宝の山に見えます。
真竹に似たものに孟宗竹があります。節の部分の窪みが二重になっているもの
ピンボケですがこれが真竹です。なるべく太い竹を選びます。
それに古い竹が良いらしい。
杉林の中の竹はあまり陽があたりません。だから、上にまっすぐに伸びます。
和竿の世界では良い竹とされているようです。

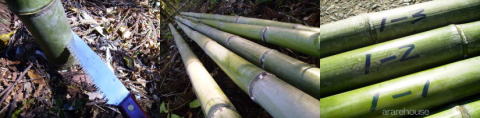

よさそうな竹をノコギリで切り倒します。このノコギリも竹用です。
切っても竹は倒れませんので根元を引きずり倒します。
今回は３本の竹を切り倒しました。
根元の方から３．６ｍだけ使います。メジャーで測って切ります。
そして担いでいま来た山をまた戻る。これが辛い^^;
今回は欲張って上の部分も２本持ってきました。計５本。重量かなり重い。
でも、楽しい竿作りのためがんばろう。

ガサゴソやっていたら人の声してバーン！あっ、ハンターだ！
「わたしはイノシシではありませーん！！」と叫んだら「わかった〜！」と返事が来た。
ほんとに気をつけて欲しいぞ〜(^^;

切り出した３．６ｍの竹は愛車には乗せることができませんので
友人宅に着いたところで又切断しました。３ピースのロッドですので１．２ｍに
切ります。トップ、ミドル、バット、それぞれの部分がわかるように
１−１、１−２、１−３と書き入れておきます。

来年のビルディング用の材料です。これだけあれば十分に遊べそうです。
真竹は乾燥すると割りにくくなるそうです。
早いうちに割ってしまおうと思っています。そして１年間乾燥させます。
一本からロッド３本はできそうですが、たぶん失敗するでしょう(笑)　
４と５は上の部分ですので肉が薄くて期待できそうにありません。

３．竹を割る ４．乾燥

切り出してきた真竹を割る工程です。
真竹は、そのままで乾燥してしまうと非常に硬くなり割りにくくなります。
乾燥してくる前に割ってしまいます。

竹割の道具です。鉈は両刃の竹用です。
はじめに鉈を食い込ませるためにゴムのハンマーで叩きます。
スコーン！と気持ちの良い割れ方をしてくれます。
この段階ではまだ細かいことは気にしません。
割れるだけ割ってしまいます。

竹を割る道具で、分割器というものもあります。
３分割４分割５分割６分割など、いろいろあってとても便利です。

１本が２本、２本が４本、４本が８本。
８本になった段階で内側の節を取り除きます。

８本が１６本。この段階から難しくなってきます。
竹片の幅が狭くなったり太くなったりします。
太い竹片を選んでは半分にしていきます。
ロッドにするには竹片が６本必要ですので１８本以上（ロッド３本分）
若しくは２４本以上（ロッド４本分）にしておきます。
あまり細くしてしまうとただのゴミになってしまいますので気をつけます。

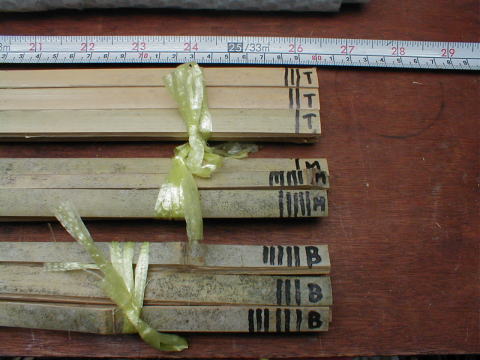

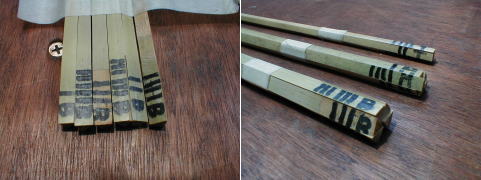

割るときに上下とセクションごとがわかるようにしておきます。
これは竹にマジックで線を引いて上下がわかるようにしています。
割るときはセクションごとに、割り終わったらセクションごとに束ねて名札を
つけます。竹の採取年月日と、１−１（トップセクション）１−２（ミドルセクション）
１−３（バッドセクション）と記入し保管します。

これは一昨年採取した真竹です。乾燥しているのがわかりますね。
物置の屋根裏に保管スペースを作って自然乾燥させています。
乾燥は１年以上を目安にしています。どんなロッドになるかは自分しだいです。

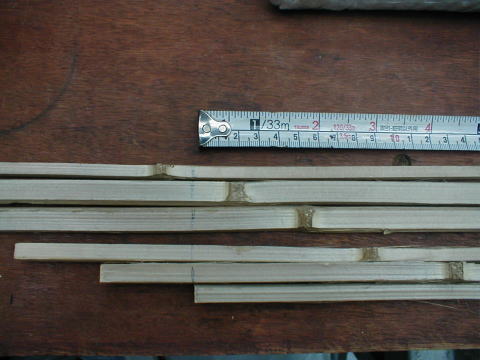

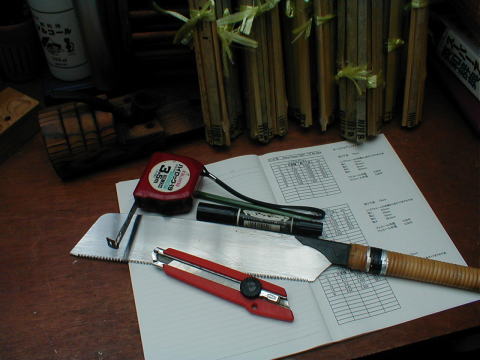

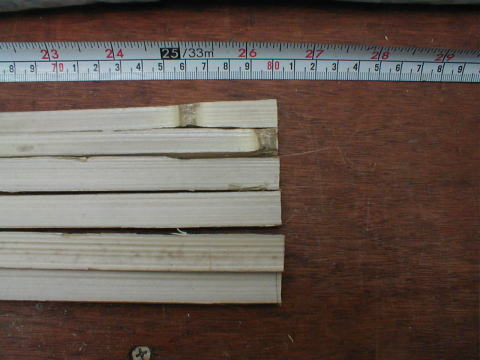

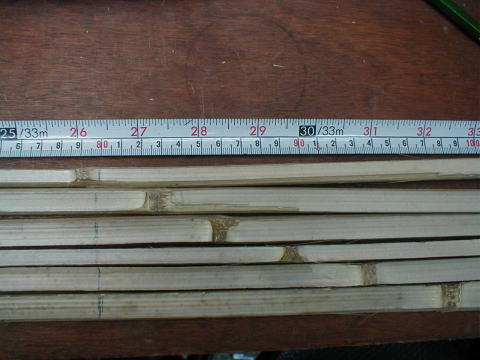

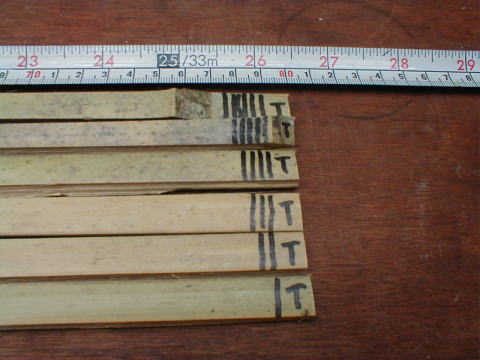

５．節合わせ

竹を割ったときのままで張り合わせてしまうと
節が同じ場所に集まってしまい折れやすくなってしまいます。
外観もよくないので竹の並びを変えたりずらしたりすることで節の位置を変えます。

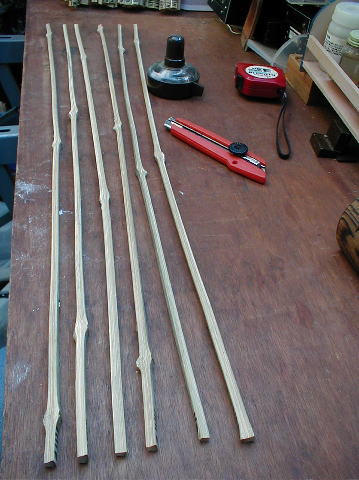

竹割のときに１２０ｃｍに切断してありますので節合わせが決まった段階で８０ｃｍにします。

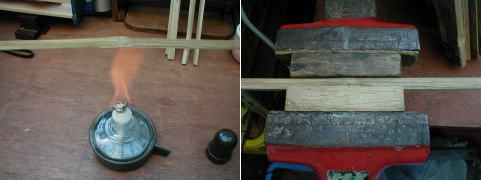

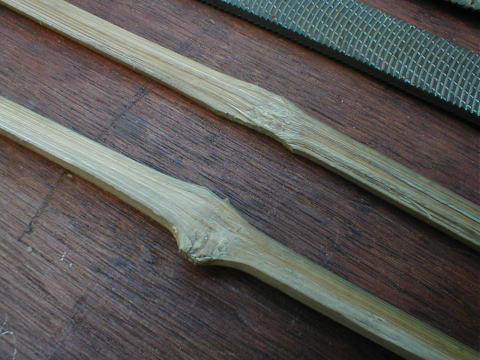

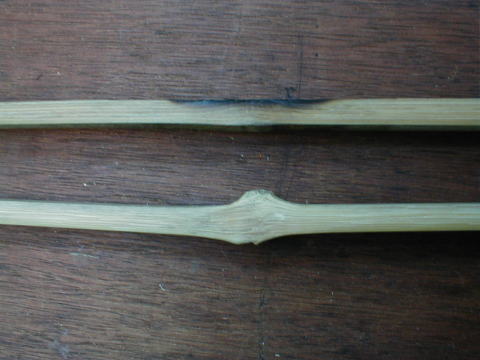

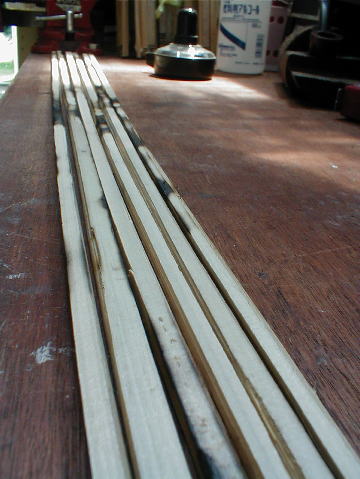

節の処理が済んだら、節間の曲り直しです。

とりあえず終了です。
３セクションありますから大変な作業です(^^;
この後は荒削りを行いながら都度まっすぐにしていきます。

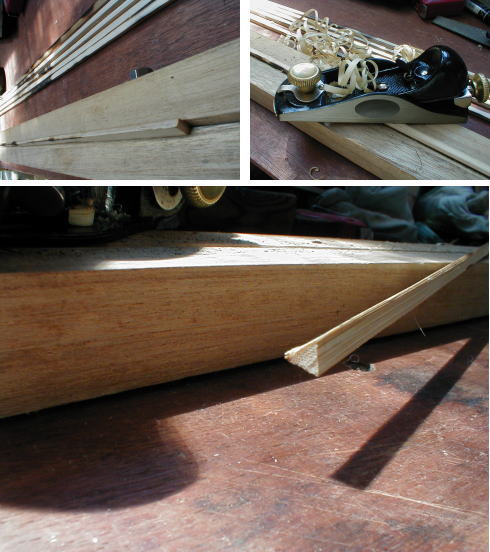

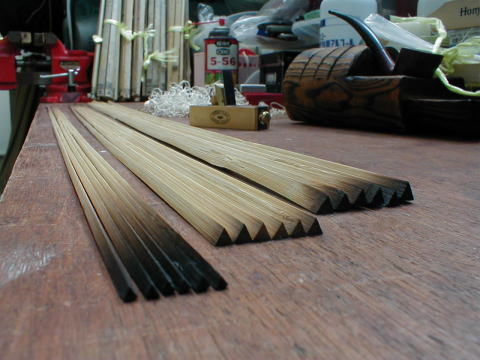

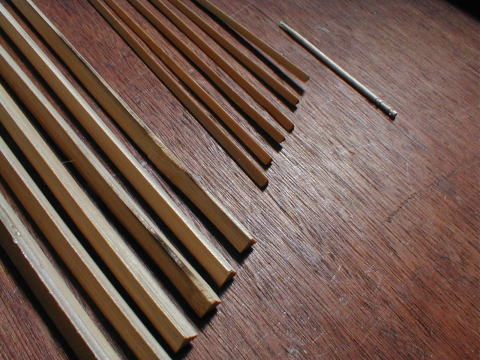

７−１．荒削り（角度を出す）

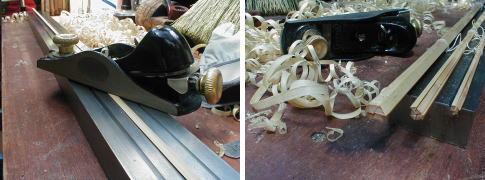

スプリットケーン（竹片）の荒削りをします。

まず、竹の表面に対して６０度の面を出します。

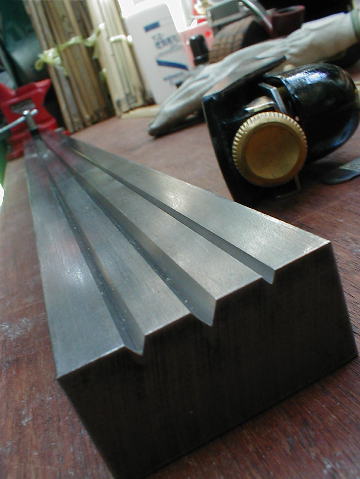

角材に６０度と３０度の角度の溝を作ってあります。
３０度側に竹の表面を当て削っていきます。

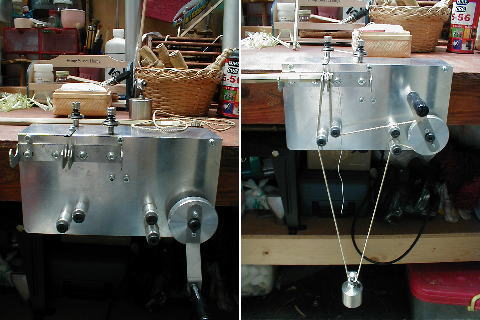

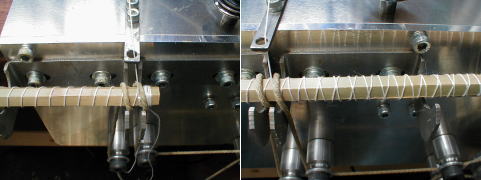

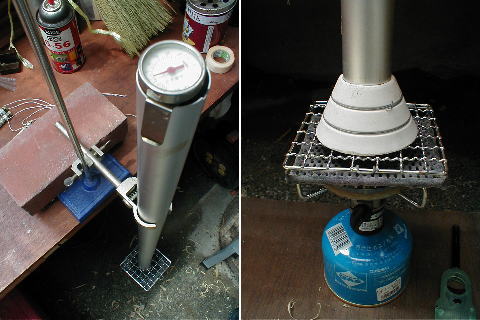

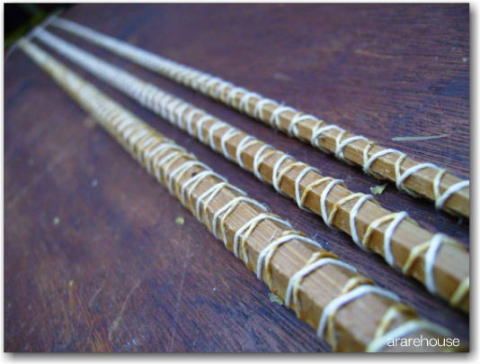

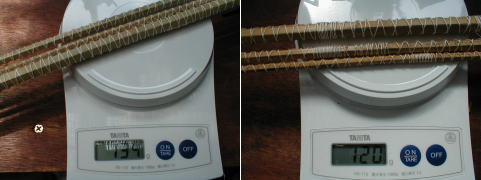

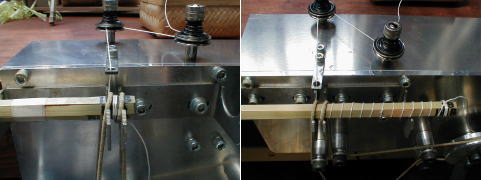

火入れの為のバインディングです。

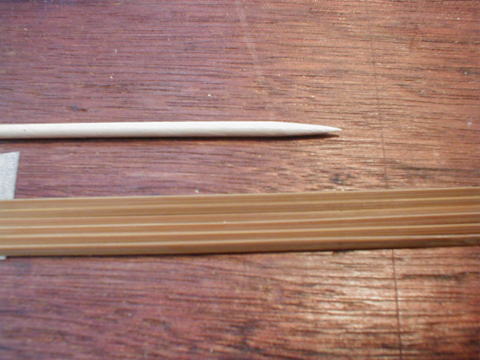

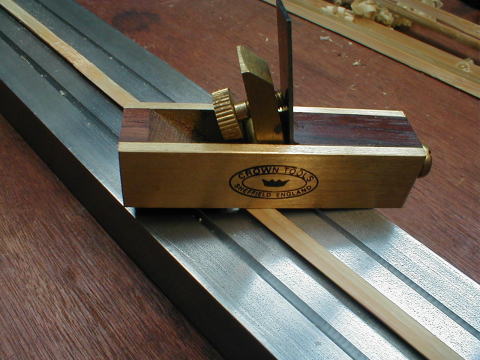

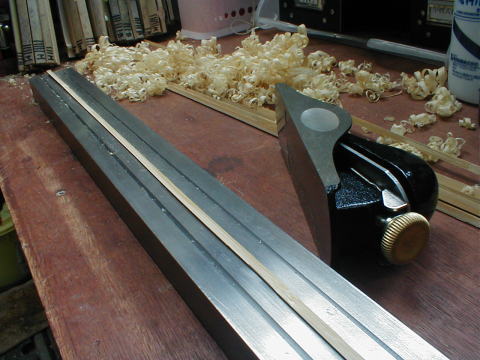

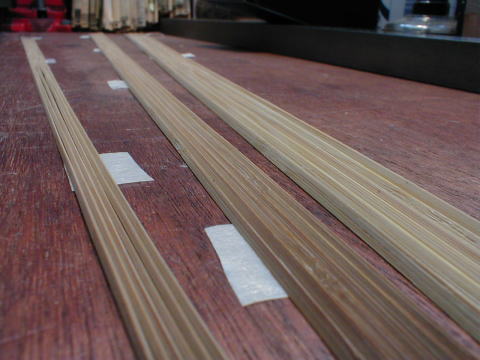

９−２．仕上げ削り

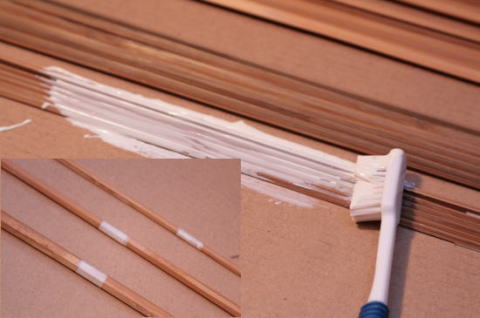

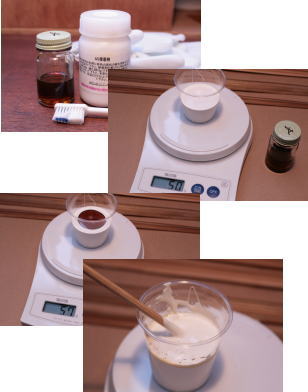

使用する接着剤は尿素系接着剤Ａ・Ｕ。
接着剤１００に硬化剤１４の割合で混ぜます。

ここから先は写真が取れませんでした。
なぜなら硬化が始まってしまうので一気にやっつけなければなりません。

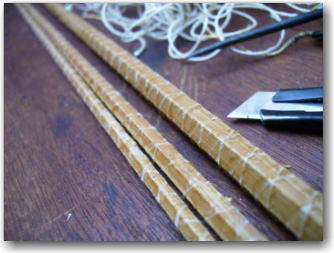

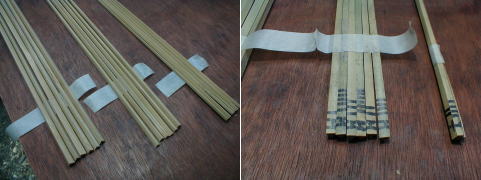

接着剤を塗りつけたら元のテーピングした状態に戻します。

　注意：安いマスキングテープだと粘着力が弱くバラバラになってしまうことが
　　　　　あります。　テープは高くはないのでケチらないことです。

真っ直ぐになったら天井から吊るして乾燥させます。

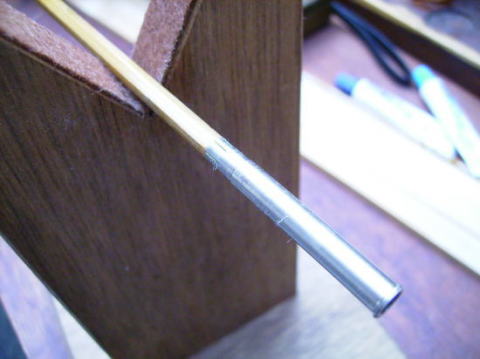

フェルールの内径に合わせてブランクを丸く削ります。電動ドリルを使った
自作簡易旋盤のチャックにブランクを挟んで回して紙やすりで削っていきます。
ドリルはスピードコントローラを使用して回転速度を調整しています。

スポッ！っと入るようになったらＯＫです。あとはエポキシ系の接着剤をつけて
フェルールを押し込みます。
あまりきついと中の空気が抜けなくて上手くいかないようです。
あとはスリット部分に糸を巻いて圧力をかけておきます。
硬化したら糸をほどき、はみ出した接着剤を取り除きます。

フェルールは♂(ｵｽ)を研磨し♀(ﾒｽ)とちょうどいい具合につなげるように
しなければなりません。これをフェルールのすり合わせといいます。
＃８００の耐水ペーパーで研磨。仕上げは＃１２００。
慎重に合わせないとカタカタしたり、ユルユルでキャスティング中に抜けます。
ここまでくるとただの竹の棒が竿らしくなります(^^)

１３．ブランクコーティング

フェルールを取り付けてからブランクのコーティングを行います。

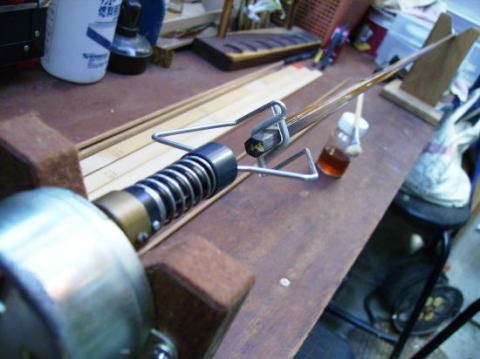

回転モーターのチャックにブランクを挟み筆でウレタンとうすめ液（１０対１０）を
薄く一気に塗っていきます。そのまま１５分回転させます。

塗布面の表面が乾燥したら天井から吊るして１２時間以上乾燥します。
これを３回繰り返して終了。後は、各パーツの取り付けです。

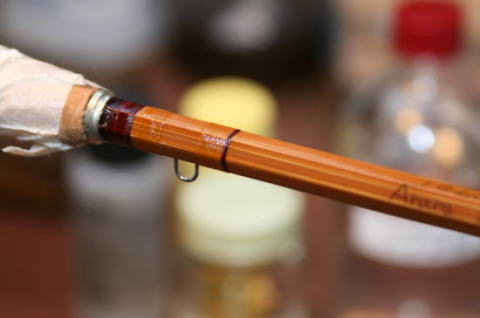

コーティングの前にネームや長さなどを水性のサインペンで書いておきます。
ちなみにこれは「Arare House 7′00" ＃４」と記入してあります。

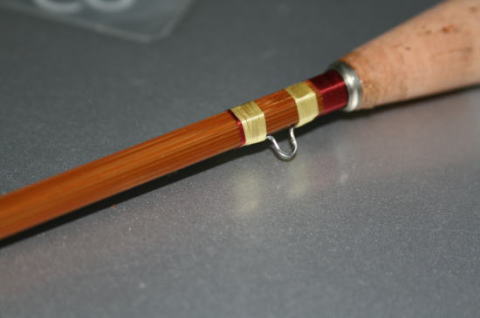

１４〜１７．各パーツの取り付け

１８．コーティング（バーニッシュ）

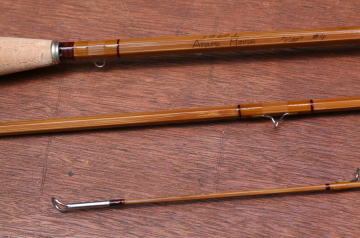

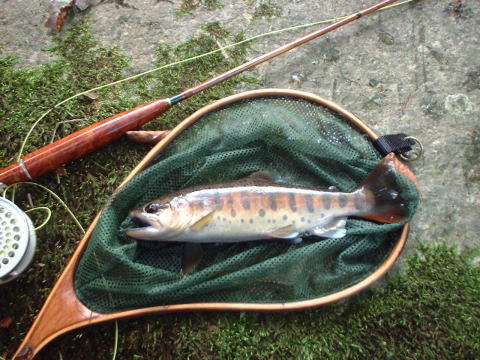

完成品！

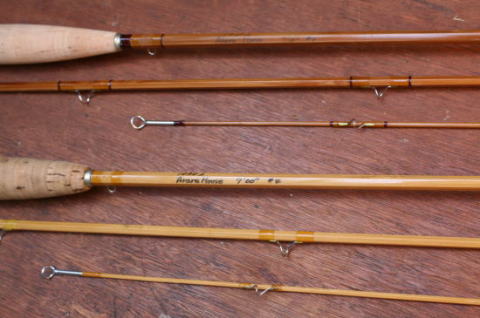

ロッド完成！名づけて“あられハウス　スペシャル”。
バンブーロッドといえば美しいストロー色が決まりだけどダークブラウンに
仕上がりました。自分で言うのもなんですが、なかなか渋いロッドです。

部分部分を細かくチェックするとまだまだですね。ロッドで制作上注意する部分や
何故そうするのかが今回の製作でだいぶわかったような気がします。
このロッドは、こうしないと、こうなるよ！という、いい見本ですね。

本人は同じ方法で同じ作業をして同じものを作ろうとしたんだけどね･･･(笑)

ということでバンブーロッドの作り方はおしまい。
最後まで見てくれてありがとう。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　拝 arare
