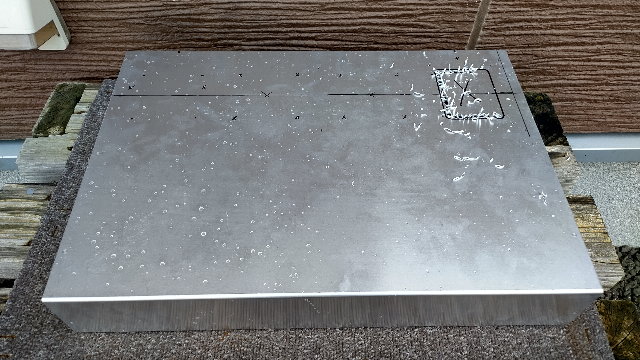

復興アンプ製作紀 ※さっそく真空管アンプ　３００Bシングルステレオアンプ製作ロフチン・ホワイトのアルミシャーシに穴あけです ※パワートランス・出力トランス・トランスチョーク・真空管・フイルムコンデンサーの順にドリル穴あけです。 ※寸法より内側に空けドリルとヤスリでジコジコ作業です。 ※（実は東日本大震災でリマや、シャーシパンチ・ドリル道具は総て流出してしまいました。）何も無いのです。 部品の配置はこんなレイアウトかな！。 ※この部品（東日本大震災で流出した１００ｍ程流されたトランスを再使用しましたが絶縁不良でした）。 残念ながら、燃え損傷しました（津波を被った潮水には）絶縁が不十分でした（OUTPUTトランス発熱し不良でした） ※昨年製作で（一年振り）燃え一部損傷三極菅真空管アンプの部品を使います。 トランス類以外は再利用で製作です。 フイルムコンデンサーは場所をとりますね（レイアウト配置決定です）。 ※真空管アンプ　３００Bシングルステレオアンプ製作ロフチン・ホワイト氏の回路を元回路です。 ※初段ドライブ結合回路です。 ※電源回路は両波整流です。 ※回路構成は一部変更し素性良い部品変更を考えて製作中です。 ★　新回路は穴あけ後に紹介致します。 完成した　三極管３００Bシングルステレオアンプ（ロフチン・ホワイト回路） 完成した三極管　３００Bアンプの試験視聴中です。 試験用の真空管（３００B）　1)TRIODE　2)ＫＲ　3)Ｅｌ-Ｈａｍｏ　4)桂光　 5)Ｆｕｌｌ−Ｍｕｓｉｃ　6)高槻(貸与)　7)W/E(貸与) ※　素性の良い抵抗値など良き値が無く、品切れが多く直列・並列で算出しております。 ※　オーディオ用抵抗として（AMRG製）は通電2000〜3000時間掛かるので東京光音電波製に変更です。
